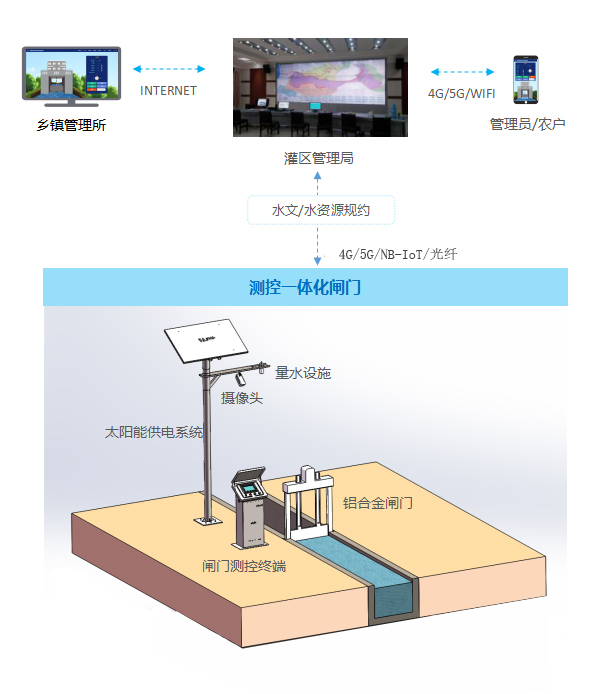

测控一体化闸门系统集闸门远程/自动控制、渠道水位流量监测、远程通信、图像/视频监控等功能于一体,具备多种闸门启闭控制方式和多种流量计量方式,应用于支渠、斗渠、农渠的精准用水控制与计量。解决了闸门启闭频繁、多闸联动的难题,实现灌区水资源高效管理和节水灌溉,优化水资源配置,保证灌溉水均衡分配,提高农业水资源利用效率,降低了人工管理成本。
系统功能

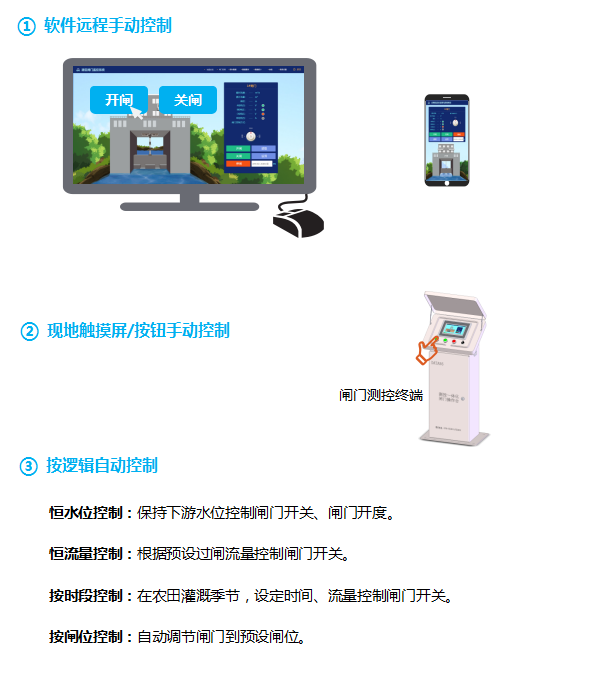

闸门控制
远程手动/本地手动/远程控制闸门开到位、关到位、闸门开度,用户可按需选择合适的控制方式调控渠系闸门,提高灌区调配水管理效率。
渠道水位流量监测
采集渠道闸前闸后水位、过闸的瞬时流量和累计流量,远传至监控中心软件,帮助管理员了解水资源分配情况,为水资源调度分析提供数据依据。
设备工况监测
● 实时监测闸门开到位、关到位状态、闸位,闸门电机运行电压电流,运行状态等
● 蓄电池电压 ● 闸门测控终端运行状态、门开关状态
视频监控
视频/图像监控渠道水流状态、闸门开关实况,支持图片定时和主动抓拍。
远程通信
4G/5G/NB-IoT/光纤,多种通信方式可选。
异常报警
数据越限、电流/电压异常、设备故障时自动远程告警。
系统特点
● 铝合金闸门,强度高,重量轻,便于安装
● 多种闸门控制方式
|
●多种渠道流量计量方式可选
流量测量方法 | 流量计/传感器 | 特点 | 使用场景 |
巴歇尔槽测量法 | 明渠流量计 | 仪表费用低、精度高、有部分土建施工 | 灌区小渠道 |
多声道时差式明渠测量法 | 时差式明渠流量计/雷达/超声液位计 | 造价中等、精度高,有部分土建施工 | 渠道形状比较规则,如长方形、矩形、梯形灌区 |
多普勒明渠测量法 | 多普勒明渠流量计 | 安装简单、精度高,基本无土建施工,进口产品造价昂贵 | 比较规则的河道或渠道,对水质有一定要求。 |
速度面积法 | 雷达明渠流量计/流速仪、 | 造价始终,精度一般,安装简单 | 渠道形状为矩形、长方形、梯形等规则的渠道 |
水土建筑法 | 超声波/雷达水位计 | 精度一般,通过测量闸前、闸后水位和闸门开度,计算过闸门流量 | 形状规则的渠道 |
水位流速曲线法 | 超声波/雷达水位计 | 精度一般,对水质无要求,安装教复杂有土建施工,需要勘测费用,整体成本中等 | 适合各种渠道和非标河道 |

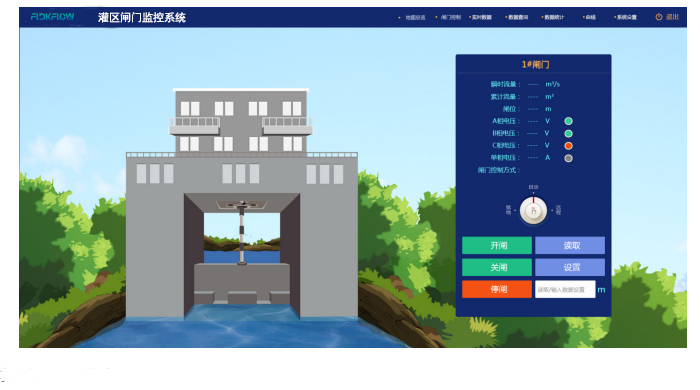

软件平台
