一、应用场景

超声波明渠流量计搭配堰槽一起使用，根据不同现场搭配量水堰槽。量水堰槽把明渠内流量的大小转成液位的高低，测量堰槽内的水位，在按相应的水位—流量关系推算出流量。超声波明渠流量计应用范围较为广泛，主要应用于：水利工程、农业灌溉渠道、城市供水、工矿企业等。

二、需求分析

量测水是农业灌溉的基础工作，可以有效调节各渠道的分水流量，及时掌握渠道输水能力和输水损失，为计划用水提供必要的数据，为按水量计征水费提供可靠的数据。最终对灌区粮食生产起到保障作用，为节约用水、科学用水提供保障。

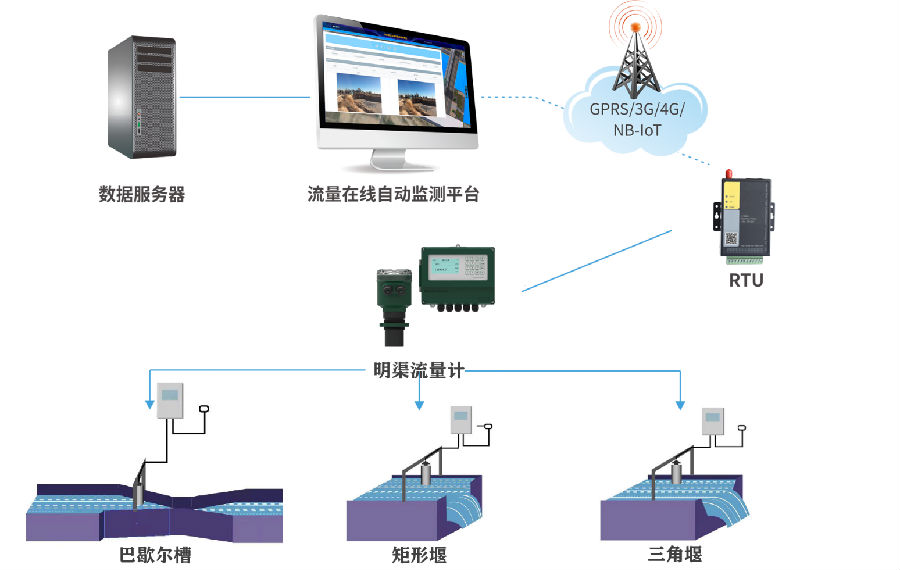

系统拓扑图

系统架构

系统主要由现场采集单元、数据处理单元（测量主机）、通信网络和监控中心数据服务平台组成。系统由声学多普勒流量计测量流体流速、水位、水温和流量，遥测终端RTU将数据通过4G/NB-IoT网络传输至流量监测中心，监测中心结合相应的监控及分析软件可实时对现场数据可视化监测，实现系统运行无人值守、有人管理的模式。

系统核心产品

超声波明渠流量计与量水堰槽配合使用，测量明渠内水的流量。常见明渠有三角堰、矩形堰、巴歇尔槽。主要用于测量污水厂、企事业单位的污水排放口、城市下水道的流量及灌渠等。由于采用非接触的方法测量，因此在粘污、腐蚀性液体情况下，比其他形式的仪表具有更高的可靠性，具体技术特点如下：

?非接触式安装，不跟液体直接接触，因此故障率低，仪表提供多种安装方式。；

?电路设计从电源部分起就选用高质量的电源模块，元器件选择进口高稳定可靠的器件，完全可以替代同类型国外进口仪表；

?专利的声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤，此技术具有动态思维、动态分析的功能；

?盲区可调节，屏蔽探头附近干扰信号。；

?传感器可在恶劣的现场和污水水质下长期工作；

?每个声道独立的智能测量模块确保多声道测量的快速准确稳定；

?输出信号：RS-485Modbus、4-20Ma电流信号和多路开关量；

?非接触式安装，不跟液体直接接触，因此故障率低，仪表提供多种安装方式。；

?电路设计从电源部分起就选用高质量的电源模块，元器件选择进口高稳定可靠的器件，完全可以替代同类型国外进口仪表；

?专利的声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤，此技术具有动态思维、动态分析的功能；

?盲区可调节，屏蔽探头附近干扰信号。；

?传感器可在恶劣的现场和污水水质下长期工作；

?每个声道独立的智能测量模块确保多声道测量的快速准确稳定；

?输出信号：RS-485Modbus、4-20Ma电流信号和多路开关量；
